Терморегулятор LILYTECH ZL-7802A

---

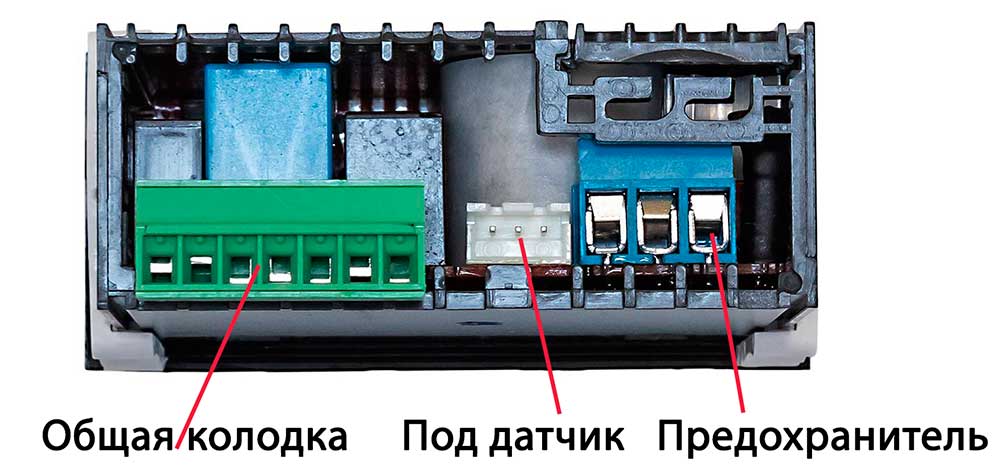

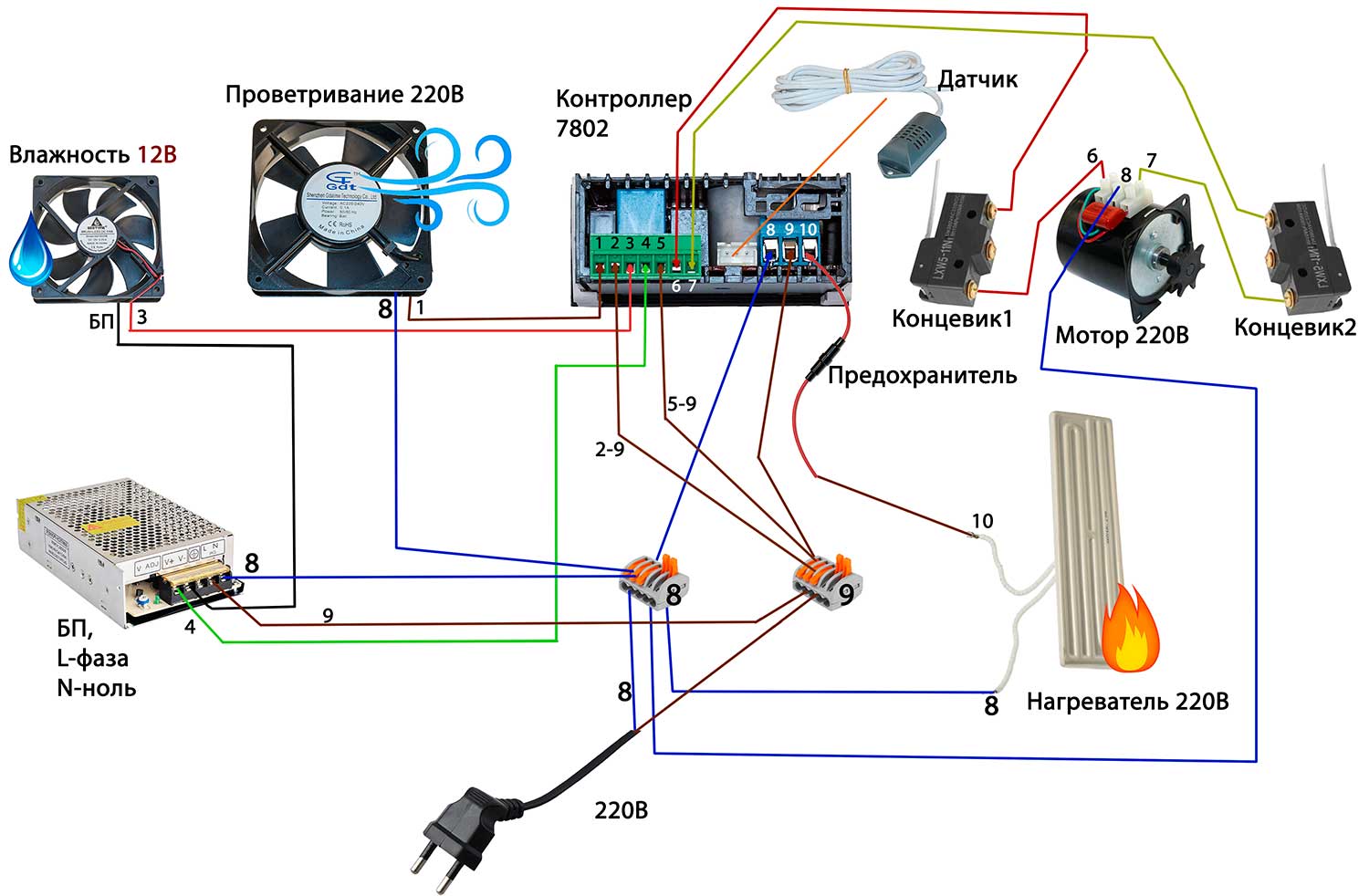

Визуальное подключение 220 В И 12 В. Нагреватель, мотор, проветривание - 220 В, увлажнение-вентилятор на воду 12 В

---

Видеоинструкция контроллера:



---

Инструкция терморегулятора ZL 7802A

Руководство пользователя для терморегуляторов ZL 7802A

Пример использования ZL 7802A в инкубаторах NBF 180


---

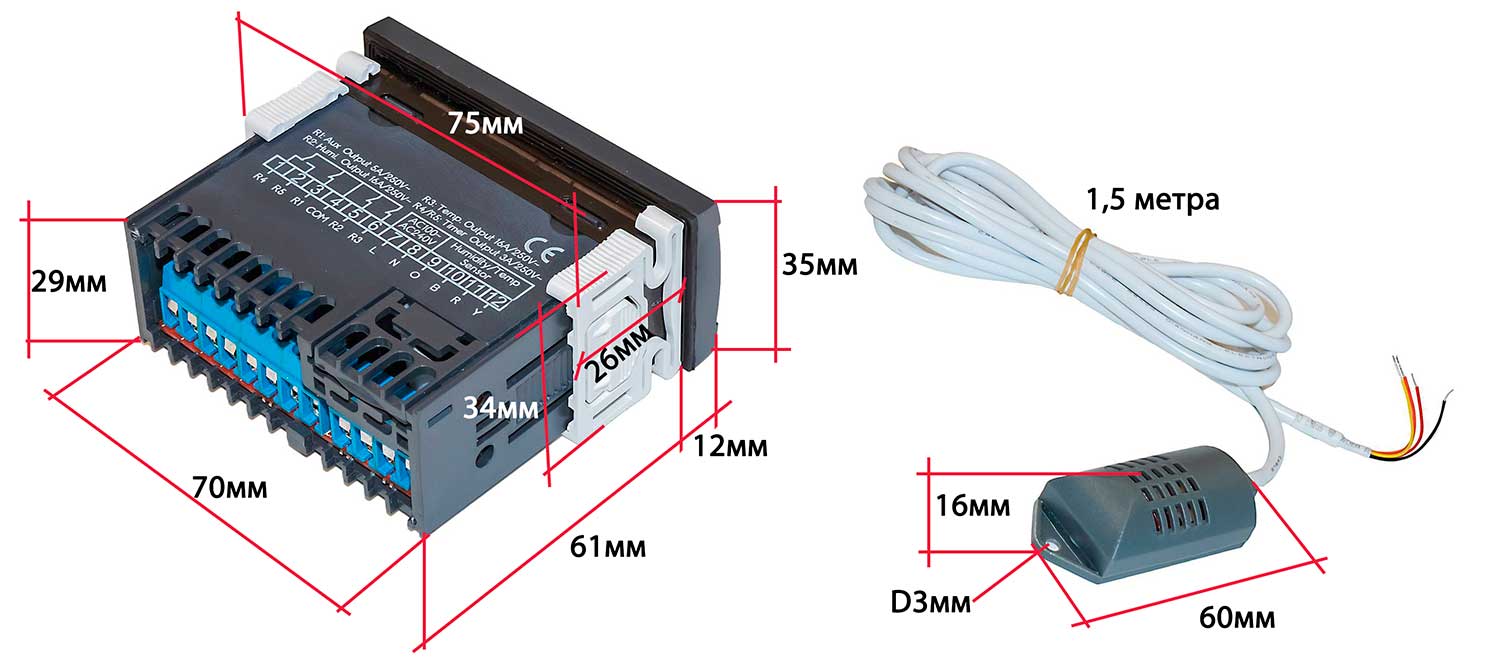

Размеры контроллера и датчика:

Параметры и характеристики:

• Диапазон установки температуры: -20 - +120 ℃; Шаг установки 0,1 С
• Диапазон установки влажности: 0% - 100%; Шаг установки 0,1%
• Рабочая температура: -20 - +45 ℃;
• Влажность при работе: 10 - 90% (без конденсата);
• Водостойкость: IP65 (передняя панель);
• Питание: 185 - 245 В, 50 Гц;
• Ток нагрузки: 2 реле по 5 А (реле R1,R2), 1 реле 3 А (реле R4+R5), 7 A - выход регулировки температуры ,250 В переменного тока (резистивное питание);
• Габариты: 78 х 35 х 71 мм;
• Погрешность : ±1С  \  ±3 % RH;
• Датчик: 2 в 1, сенсор  SHr04, длина провода 1.5 метра;
• Размер вырезки под установку: 71 х 29 мм.;

---

Комплектация:

• терморегулятор;
• датчик температуры и влажности SHr04;
• инструкция;
• предохранитель.

---

Рисунок 1



---

Терморегулятор -регулятор влажности ZL-7802А предназначен для поддержания параметров окружающей среды с повышенной точностью. Эта особенность реализована за счет применения симисторного регулятора тепловой мощности термо электрического нагревателя, сокращенно ТЭНа.

Симистор  (в зарубежной литературе - триак)— это полупроводниковый прибор, способный включать и отключать нагрузку (в данном случае ТЭН) с относительно высокой  частотой и на любой период времени. Тем самым он позволяет точно дозировать подачу электричества в ТЭН и плавно регулировать тепловую мощность. Процесс регулирования производится по принципу  широтно-импульсной модуляцией (ШИМ).

Подача электрического тока в ТЭН и выделение тепловой мощности происходит во время действия импульсов. Несмотря на то, что при таком принципе ТЭН или ничего не излучает , или излучаем максимальную мощность — во времени происходит усреднение. Этим объясняется линейность процесса регулировки.

А для реализации точного и быстрого подхода к значению нужной температуры, в терморегуляторе работает алгоритм пропорционально интегрально дифференциального (ПИД) регулирования. Заводские настройки ПИД регулятора и диапазоны их возможного изменения описаны в инструкции по эксплуатации изделия. А произвести точные настройки вам могут помочь наши  специалисты.

На рисунках мы приводим варианты принципиальных электрических схем.

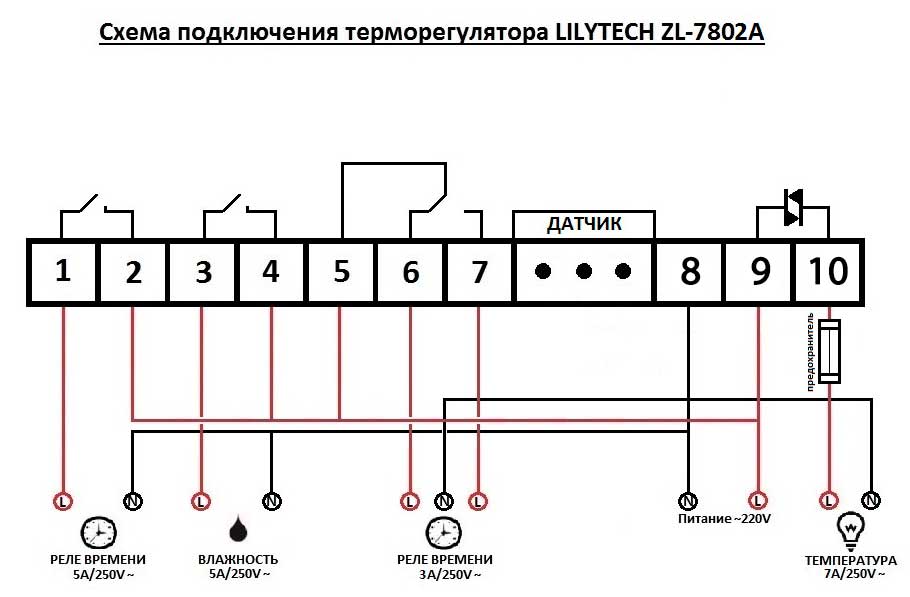

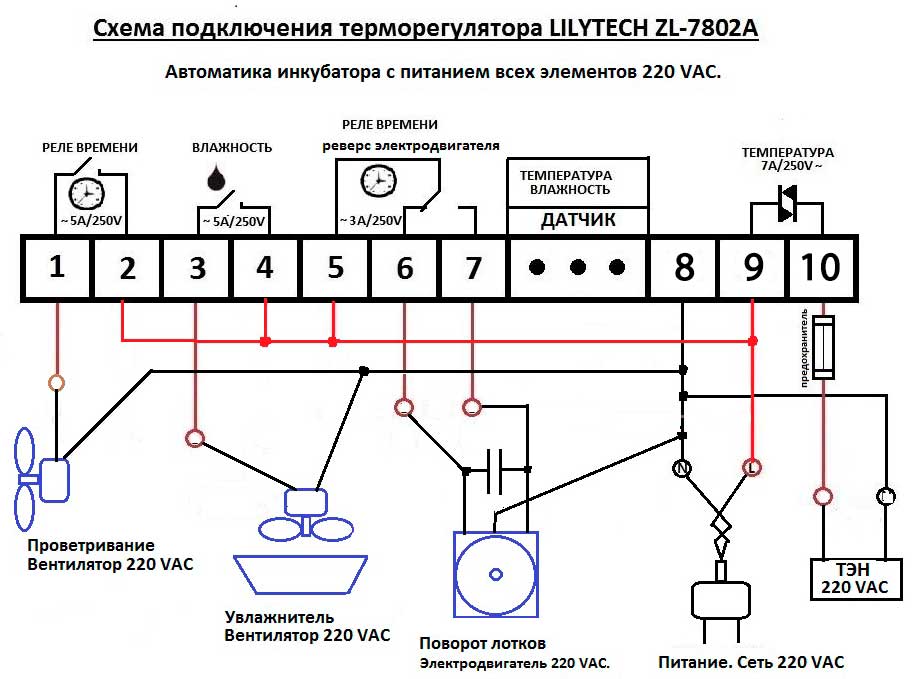

На рисунке 1(см. выше) изображена схема инкубатора с электропитанием от сети переменного тока 220 вольт 50 герц. Слева направо реле выполняют следующие функции:

первое реле слева (таймер 1) — при замыкании его контактов замыкается цепь питания электродвигателя вентилятора проветривания.

Второе реле слева (датчик влажности)— при замыкании его контактов включается электродвигатель вентилятора увлажнителя.

Следующее реле (таймер 2 и таймер 3) имеет переключающиеся контакты.  В инкубаторе это реле управляет однофазным конденсаторным электродвигателем переменного тока, переключая конденсаторную обмотку.

При этом направление вращения электродвигателя изменяется.

Далее подключается датчик темературы-влажности. Он описан в инструкции по эксплуатации и в данной статье не рассматривается.

К правой клеммной колодке в терморегуляторе подключен симистор. Он замыкает и размыкает цепь питания ТЭНа. В связи с тем, что симистор — это полупроводниковый прибор и не любит перегрузок, в цепь питания ТЭНа  желательно включить предохранитель. В случае короткого замыкания в нагрузке этот предохранитель должен перегореть раньше, чем выйдет из строя симистор.

Применяя терморегулятор с симистором (триаком) нежно помнить, что он работает ТОЛЬКО в цепи ПЕРЕМЕННОГО ТОКА. Это связано с особенностью выключения симистора. Включение симистора  производится импульсом,  подаваемым на управляющий электрод.  Далее симистор находится в открытом состоянии до тех пор, пока проходящий через него ток нагрузки не станет равен нулю. В случае с переменным током этот ноль появляется в течении полупериода переменного напряжения.

---

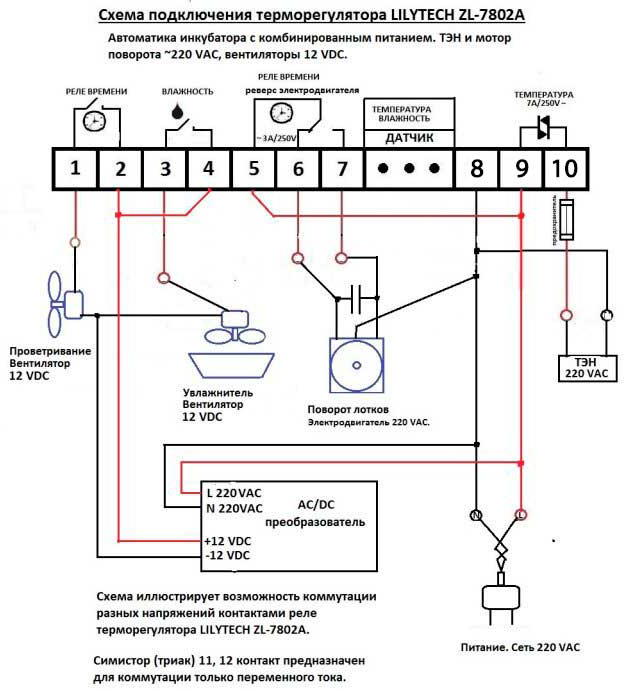

Второй вариант схемы, изображенный на рисунке 2 (см.ниже) иллюстрирует другую интересную особенность этого регулятора. А именно, полностью электрически отвязанные друг от друга регулирующие и переключающие элементы. Каждое реле и симистор могут управлять своими исполнительными устройствами никак не связанными друг с другом.

На схеме реализован вариант с двумя различными напряжениями питания. Сеть переменного тока 220 вольт 50 герц и вторичный источник питания 12 вольт постоянного тока.

От сети питается ТЭН и электродвигатель поворота лотков, а от 12 вольт вентилятор системы проветривания и увлажнитель. Это распределение питания не совсем оптимально, но приведено в данной статье для иллюстрации электрической разделенности и независимости выходных элементов терморегулятора ZL-7802A.

---

В качестве резюме к данной статье можно сказать, что терморегулятор ZL‑7802A  оптимально подходит для инкубатора, или другого подобного устройства, с высокими требованиями по поддержанию установленной температуры и влажности. Питание этого устройства производится от сети переменного тока 220 вольт 50 герц. Резерв электропитания может быть реализова сетевым бесперебойником по сетевой питающей цепи.

---

Рисунок 2:
